在电子取证过程中拿到的检材形式各异，它们可能是从硬盘完整复制下来的镜像文件，也可能是RAID阵列中的多个磁盘，或者是手机的逻辑备份，而知道这些检材是是什么怎么用，才是启动分析的第一步

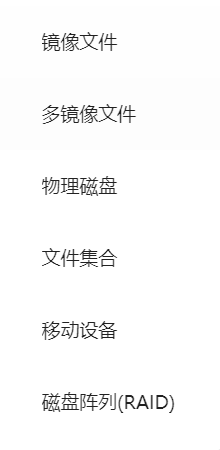

以弘连火眼证据分析软件为例，选取检材的时候会看见如下选项：

这些都是什么呢？我们先大致说一下：

• 镜像文件

  最常见的证据形式，是物理存储的数字副本，单个的手机、计算机都可能是这个

• 多镜像文件

  当单个镜像文件被分割成多个小文件时，就会变成多镜像，有点像分卷压缩

• 物理磁盘

  直接对连接到取证机的原始硬盘或SSD进行分析，或者挂载镜像为系统盘后分析

• 文件集合

  非完整的磁盘镜像，仅包含从源设备中提取的特定文件和文件夹，比如手机系统的备份

• 移动设备

  由于要使用雷电手机快取软件，我至今没有用过这个功能……

  不过好像是连接手机、平板等进行数据提取分析

• 磁盘阵列

  对由多块硬盘组成的RAID进行重组和分析

下面我们系统介绍一些检材常用的格式，以及转换方法

计算机取证镜像

标准镜像文件式

原始镜像

纯粹的位对位（bit-by-bit）副本，文件大小与源磁盘/分区容量完全一致

无元数据、无压缩、无加密（因为本身就是字节流，没有这些标识概念），但是利用命令和工具可以做到

所以，就算把他们后缀名去掉，使用方法也是一样的

.dd

这个扩展名源自Unix/Linux系统下的**dd(dataset definition，数据集定义)**命令，它是制作原始镜像最经典、最基础的工具，因此.dd成为了原始镜像的代名词

命令行制作：

dd if=/dev/sda of=image.dd bs=4M conv=noerror,sync

意思是把整块硬盘/dev/sda按照4MB为单位复制到image.dd文件里，如果遇到坏扇区，不报错不中止，而是用0填充，保证镜像完整且和原盘大小一致

几乎所有主流取证工具都支持创建和导出为.dd，非常的常见

.img / .raw / .bin / .dsk 等等

这些都是描述性的扩展名，img代表"镜像"，raw代表"原始"，bin代表"二进制文件"，.dsk则是"磁盘镜像"

它们在功能和结构上与.dd文件完全相同，都是指原始逐位的副本，只是使用场景和工具不同叫法不同罢了，后缀名完全不影响分析（不过有些软件还是会限制扩展名，尽管扩展名并未对数据造成任何修改）

这些扩展名实际能用于很多场景，遇见了不确定的话就一个个尝试吧，能分析出来就行

封装镜像

本质上也包含了原始磁盘或分区的bit-by-bit数据，但是采用了封装数据 + 元数据（采集者、采集时间、硬盘序列号、哈希值）的形式

也正因此，他们支持压缩、加密等形式来节约空间，支持分卷存储大型镜像文件，部分可随机访问（如AFF）

.E01, .Ex01

由EnCase Forensic开发的证据文件格式，已成为事实上的行业标准，也就是说法庭认可度最高！

.Ex01是其更新的“专家见证”格式，支持更强的AES-256加密和更大的文件大小

它主要通过EnCase Forensic软件制作，同时，绝大多数第三方取证工具也都支持直接采集为.E01格式以保证兼容性

想要查看里面具体信息，可以在Xways中创建案例，添加检材之后右键看属性

.aff / .aff4(.af4)

.aff，全称是高级取证格式 (Advanced Forensic Format)，它是一个开源项目，旨在克服.dd格式无元数据和.E01格式专有的缺点

而.aff4是.aff的第四代版本，是一个经过大幅重新设计的格式，可以存储多种数据流，包括磁盘映像、内存映像、逻辑文件，甚至是网络流量，也被简写成.af4

他们都是通过支持AFFLIB库的工具制作的，比如Evimetry等

.ad1

由AccessData开发的证据文件格式，全称AccessData Evidence Container，主要用于他的产品FTK系列

大多数主流取证软件都能识别导入.ad1文件

多镜像文件

扩展名可能是上面的任意一种+序列号

当单个大镜像被分割存储时，会看到一组序列文件：

可能是disk_part1.dd、disk_part2.dd、 disk_part3.dd这样的原始文件分卷

也能是case.E01、case.E02、case.E03，或者case001.E01、case002.E01、case003.E01这样的封装镜像分卷

比较特殊的是，使用通用文件分割工具（如WinRAR、7-Zip等）处理原始镜像生成的分片镜像会以数字作为后缀名，比如.001、.002这样的序列，看成是.dd这样的另一种表达方式就行了

它们必须放在一起才能被完整加载，也就是之前提到的“多镜像文件”这一栏

物理磁盘与磁盘阵列

物理磁盘

这不是一种文件格式，而是一种证据源

比如把一块嫌疑人电脑里的硬盘拔下来，接到自己电脑，或者某块硬盘里面有着线索，直接对他分析

也有可能是使用FTK等工具挂载镜像成为系统盘

磁盘阵列 (RAID)

RAID（Redundant Array of Independent/Inexpensive Disks，独立冗余磁盘阵列）是一种将多块物理磁盘组合成一个逻辑磁盘的技术，用于提升容错能力，抗数据丢失

遇到这类检材，一般是考察RAID的磁盘重组，也就是把分散的块组合成可以访问的正常存储空间

这部分内容有点多，后面单开一篇学习

移步：RAID与它的重组

逻辑镜像

与获取整个磁盘不同，这类检材只包含从源系统中选择性提取的部分数据（特定文件和文件夹）

.L01 / .Lx01

同样来自EnCase，是它的逻辑证据文件格式

在EnCase软件中选择要导出的文件条目，再通过添加至逻辑证据文件功能创建.L01文件

.ad1

嗯，就是之前提到过的那个

使用FTK软件时，选择获取逻辑证据，然后添加特定的文件/文件夹就能创建.ad1文件

.zip / .tar / .rar

其实就是手动打包一系列要分析的文件，不使用专业软件制作而已

不过要注意有的时候压缩包内的只是分类的文件集合（比如24年美亚杯），还是需要自己手动查看

如果是零散的文件，专业软件无法正常处理，可以尝试使用开源的autopsy进行初步的分析

系统备份

.tib / .tibx

由Acronis True Image软件创建的备份镜像格式

.tib是旧版格式，而.tibx是较新版本引入的格式，提供了更强的性能和可靠性

这类文件包含了整个磁盘或分区的完整快照，可以通过Acronis软件进行恢复或挂载浏览

.gho & .s01

来自Symantec Ghost软件的磁盘克隆镜像

在21世纪初非常流行，现在虽然少见，但在一些旧的系统备份中仍可能遇到

当Ghost镜像被分割存储时，它会生成一个主.gho文件和一系列.s01、.s02… 的分卷文件

.bkf

由旧版Windows（如 XP, Server 2003）自带的NTBackup工具创建的备份文件

它主要用于备份文件和系统状态，而不是完整的磁盘镜像

.bak

通用的备份文件扩展名，它没有统一的格式标准，具体内容取决于创建它的应用程序，不过一般是移动设备

虚拟磁盘镜像

虚拟机镜像是案件中的常见角色，它们本身就是完整的操作系统环境

它们一样能被当成整个的镜像文件被分析

.vmdk

全称Virtual Machine Disk

是VMware公司为其虚拟化产品开发的格式，在VMware产品中创建新虚拟机时自动生成

也可以使用其命令行工具vmware-vdiskmanager.exe手动创建

.vhd / .vhdx

全称Virtual Hard Disk

.vhd源于Connectix公司，后被微软收购用于Virtual PC

.vhdx是其现代化的后继者，随Windows Server 2012推出，支持更大容量和更好的性能

在Windows的Hyper-V管理器或“磁盘管理”工具中（操作 -> 创建VHD）可以直接创建

.avhd / .avhdx

这是Microsoft Hyper-V的快照文件

当为虚拟机创建快照后，系统会创建一个.avhd(x)文件，之后所有对虚拟磁盘的增量修改都会写入这个文件，而原始的.vhd(x)文件则保持只读

将快照文件与父磁盘文件（.vhd/.vhdx）合并，才能看到虚拟机在快照时间点的完整状态

.vdi

全称Virtual Disk Image

是Oracle公司为其开源虚拟化软件VirtualBox开发，在VirtualBox中创建新虚拟机时自动生成

.qcow / .qcow2 / .qcow3

.qcow全称QEMUCopy-On-Write，来自开源的QEMU项目（后面会提到）

而.qcow2是第二版，也是目前的主流，.qcow3则是实验性版本，同样不太使用

主要通过qemu-img命令行工具创建，比如：

qemu-img create -f qcow2 image.qcow2 20G

意思是创建一个大小为20GB、格式为qcow2的虚拟磁盘文件image.qcow2

.iso

.iso是光盘（CD/DVD/Blu-ray）的标准镜像格式，它包含了光盘的完整文件系统

不过火眼似乎对.iso的直接解析不太支持

.dmg / .sparseimage

.dmg全称Apple Disk Image，是macOS下标准的磁盘映像格式，用于软件分发和数据归档，就类似于Windows下的.iso

**.sparseimage**是.dmg的一种稀疏捆绑磁盘映像，它的特点是文件大小会根据实际存储数据的增多而动态增长，而不是一开始就占用全部分配空间，非常节省存储，类似growable的.vmdk文件

这两种格式都是通过macOS系统自带的磁盘工具应用程序创建

.hdd / .hds / .zvhd2

这些都是Parallels Desktop虚拟机软件使用的虚拟磁盘格式

Parallels是一款在macOS上运行Windows和其他操作系统的流行软件

• .hdd：是Parallels较早版本使用的格式，它本身是一个包，内部可能包含.hds磁盘分片文件
• .zvhd2：是较新版本Parallels使用的专有虚拟磁盘格式，性能和压缩更好

.xva

全称Xen Virtual Appliance，是Citrix XenServer/XCP-ng虚拟化平台的虚拟机导出格式

它不仅仅是一个磁盘镜像，而是一个包含了虚拟机完整配置（CPU、内存、网络）和所有虚拟磁盘（VHD格式）的归档包（实际上是一个TAR归档文件），用于虚拟机的备份和迁移

内存镜像

.mem / .raw

通用描述性名称，代表原始内存数据

使用专业的内存获取工具，如DumpIt等能够制作，在Linux中也可从/dev/mem等设备文件转储

这是最为常见的一类，使用频繁

.dmp

常见于Microsoft Windows系统崩溃（也就是蓝屏）时由系统自动生成MEMORY.DMP

也可以通过任务管理器（针对单个进程）或WinDbg等调试工具手动创建

.vmem

VMware的内存镜像格式

这是虚拟机的内存文件，当一个正在运行的VM被挂起时，其内存内容会被写入.vmem文件

.vmsn

同样被使用于VMware

为虚拟机创建一个快照时生成，.vmsn文件保存了虚拟机在快照那一刻的运行状态，其中就包含了内存数据

移动设备镜像

iOS

文件夹集合

就是文件的集合，没有任何格式

通过iTunes或Finder连接执行备份操作时创建，部分第三方取证工具也能调用此协议进行提取

主文件夹名通常是设备的UUID（一长串十六进制字符），内部包含大量以两位哈希值命名的子文件夹和散列文件名，里面有Info.plist，Manifest.db，Status.plist等关键索引文件

看到这种结构，即可100%确定为iOS的官方备份

.zip / .tar

移动取证工具供应商，如Cellebrite, Grayshift, Magnet Forensics等都能制作，或者使用别的办法直接导出

解压后会看到完整的iOS文件系统目录结构，如/private/var/等

这比上面备份操作得到的集合包含更多系统文件、应用缓存和数据库

.bin / .raw / .dd / .img

和计算机镜像文件一样，是对闪存芯片最底层的、逐位的完整复制

Android

.ab

全称Android Backup

在电脑上通过Android调试桥(ADB)工具执行adb backup命令创建

.zip / .tar

和ios一样来源于移动取证工具供应商，或者通过完全root的手段导出

压缩包内包含了/data分区的完整目录结构，也就是很多com.开头的包，包含了所有用户安装的应用和数据

.bin / .raw / .dd / .img

无需多言

安卓模拟器镜像

模拟器本质是运行在PC上的虚拟机

多数模拟器既可以直接获取其运行中的磁盘文件，也可以处理其专有的备份文件

备份文件通常是包含了磁盘文件的压缩包，如同.apk格式一样，改后缀名就能解压得到其中的虚拟磁盘文件

需要注意的是，不同模拟器使用的虚拟磁盘格式也有出入

雷电模拟器

虚拟磁盘格式：.vmdk

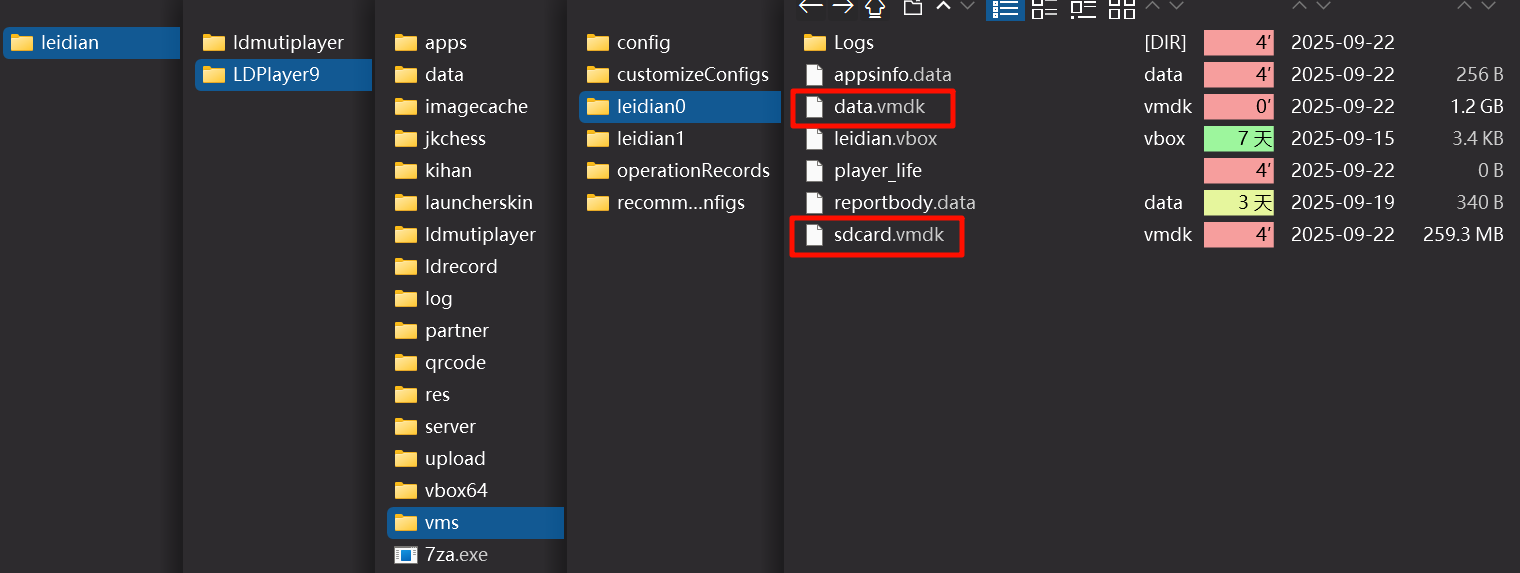

磁盘文件位于安装目录的vms文件夹下，点进对应模拟器也能得到.vmdk文件

备份格式：.ldbk

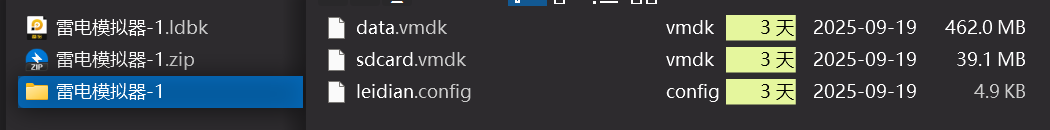

.ldbk文件是一个ZIP压缩包，修改扩展名为.zip后解压，就能得到data.vmdk和sdcard.vmdk两个虚拟磁盘文件

MuMu模拟器（v12）

虚拟磁盘格式：.vdi

磁盘位置和雷电模拟器如出一辙，位于安装目录的vms文件夹下，不多赘述

备份格式：.mumudata

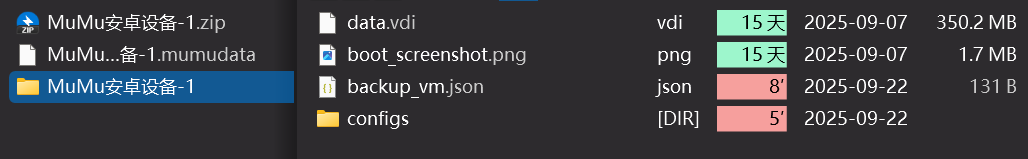

.mumudata也是一个ZIP压缩包，按同样方法改名解压后可获取.vdi磁盘文件：

夜神模拟器

虚拟磁盘格式：.vmdk

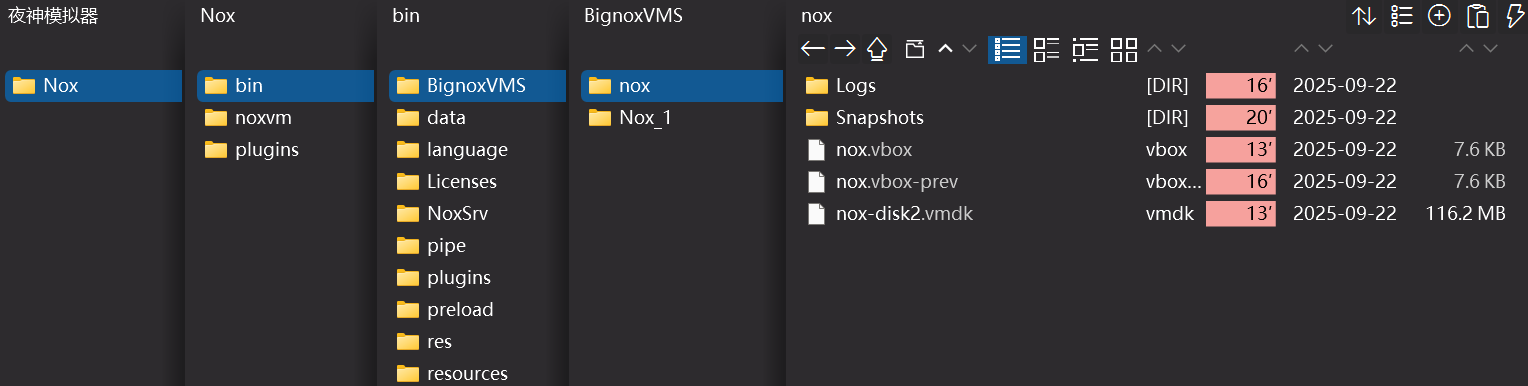

不过它的磁盘位置是位于安装目录的BignoxVMS文件夹下：

备份格式：.npdk

官方文档说32位是.npbk，64位是.anpbk，我测试下来64位是.npbk，32位没找到下载方式

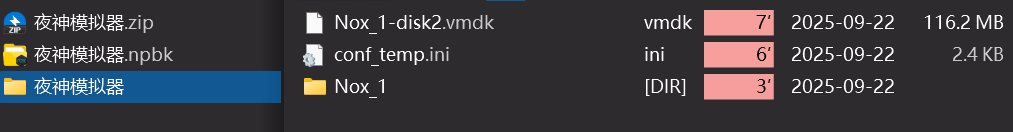

解压方式不变：

逍遥模拟器

虚拟磁盘格式：.vmdk

它的磁盘位置也不一样，或者说它的文件目录构造就和上面三个不一样

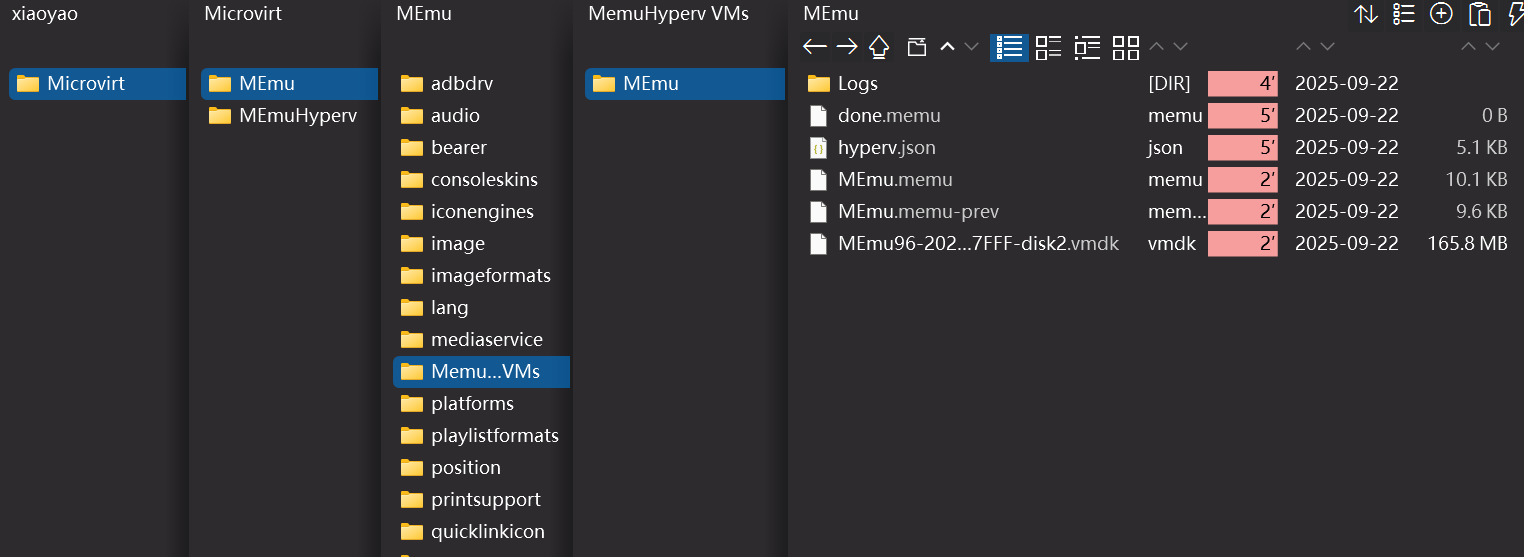

它的磁盘位于安装目录的\MEmu\MemuHyperv VMs文件夹下：

备份格式：.ova

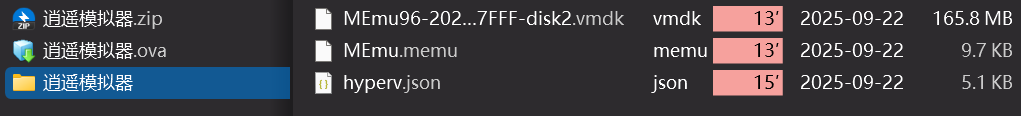

解压方式不变：

BlueStacks(蓝叠5)

虚拟磁盘格式：.vhd、vhdx、.vdi

它的磁盘位置完全就和上面这些不是一个构造了

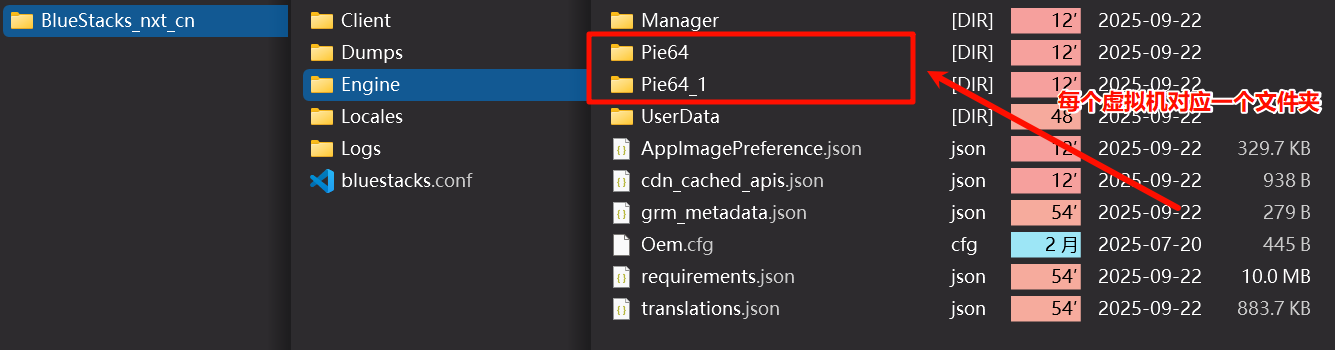

它的虚拟机统一放在安装目录下的Engine文件夹中：

Engine文件夹下也放置了一些json/cfg格式配置文件，以及Manager和UserData文件夹，所有虚拟机共用

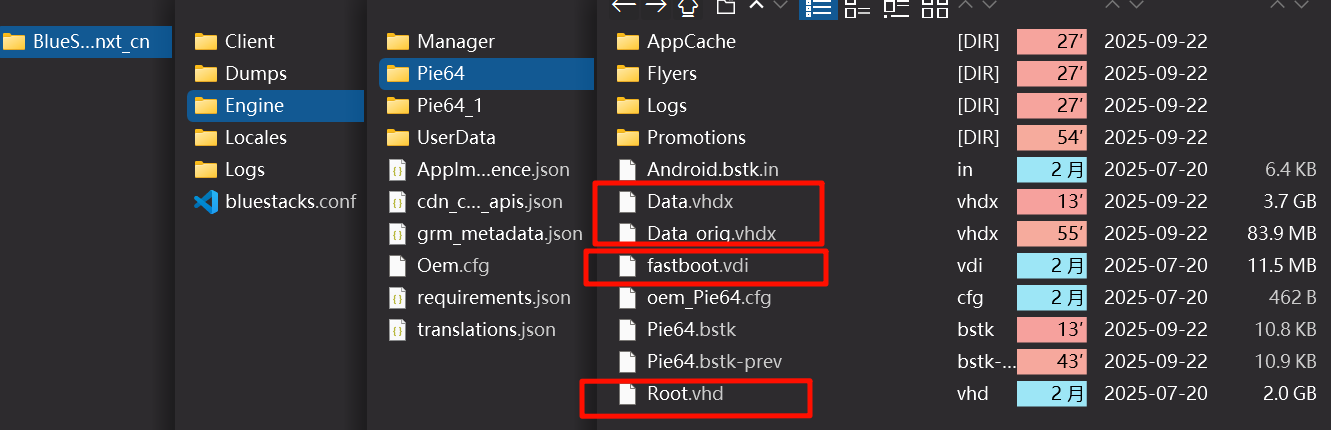

同时，他的磁盘似乎是分开存储的，fastboot使用的是.vdi，而数据和root使用.vhd和.vhdx

• Data.vhdx ≈ 用户数据分区
• Root.vhd ≈ 系统分区
• fastboot.vdi ≈ fastboot引导镜像
• .bstk / .cfg 文件 ≈ 配置与快照

备份格式：文件集合

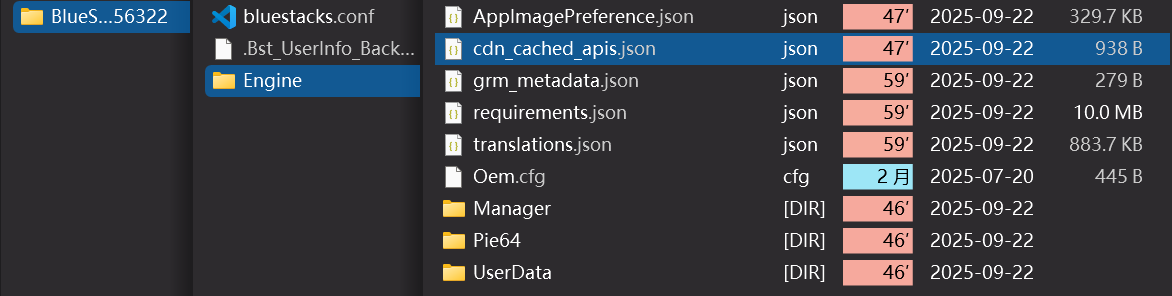

蓝叠备份文件不会压缩，而是直接导出一整个原始文件夹，包含Engine文件夹下的所有必要配置：

格式转换

虚拟磁盘之间转换

命令行工具 —— qemu-img

qemu-img 是 QEMU 虚拟化套件中的一个功能极其强大的命令行工具，被誉为虚拟磁盘管理的“瑞士军刀”。它支持几乎所有主流虚拟磁盘格式的读写和转换

下载地址：QEMU

查看镜像信息

在转换前，最好先用info命令检查源文件的格式和参数

qemu-img info source_disk.vmdk

输出会显示格式 (file format)、虚拟大小 (virtual size)、物理大小 (disk size) 等信息

格式转换

基本语法：

qemu-img convert [options] -f <source_fmt> -O <output_fmt> <source_file> <target_file>

常用参数：

• -p：显示转换进度条
• -f <format>：指定源文件格式（通常可自动识别，但显式指定更可靠）
• -O <format>：指定输出文件格式（必填！）

支持格式 keyword：vmdk, vhdx, vdi, qcow2, raw (对应.dd或.img) 等

示例：

• vmdk转 vhdx

  qemu-img convert -p -f vmdk -O vhdx source.vmdk target.vhdx


  需要注意的是VMware分片vmdk需要用描述文件.vmdk，单独s001.vmdk这样的文件不能直接转换

• vdi 转 vmdk

  qemu-img convert -p -f vdi -O vmdk source.vdi target.vmdk


• qcow2 转 raw

  qemu-img convert -p -f qcow2 -O raw source.qcow2 target.img


• raw/dd/img 转 vmdk

  qemu-img convert -p -f raw -O vmdk source.dd target.vmdk


图形化工具 —— StarWind V2V Converter

一款功能强大的免费工具，界面直观，非常轻量化，支持多种物理和虚拟格式的互相转换

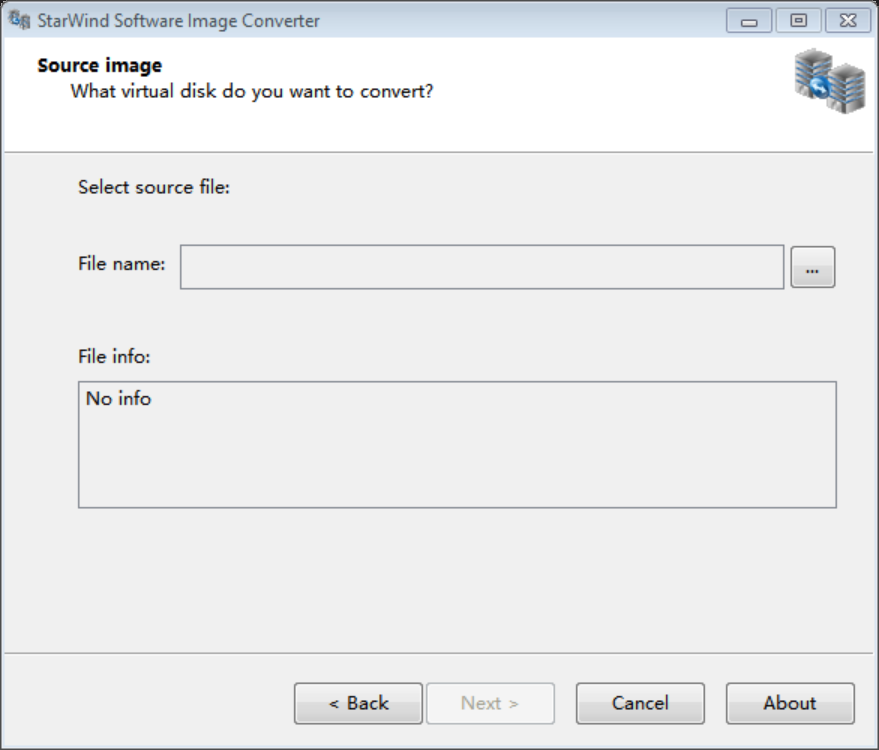

选择要转换的镜像

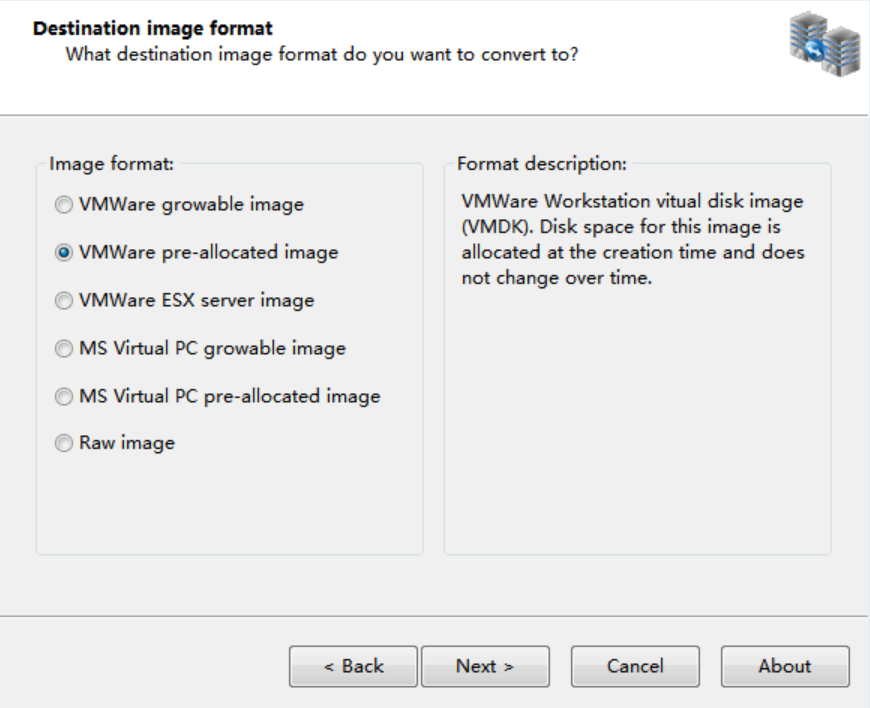

选择转换目标

growable是动态扩展磁盘，磁盘文件初始体积较小，随着写入数据逐渐增大

Pre-allocated是预分配磁盘，创建时会一次性占用所有空间，性能更稳定，但占用磁盘空间大

ESX是专门为VMware ESX/ESXi虚拟化平台使用的vmdk格式，和Workstation/Player用的vmdk略有不同

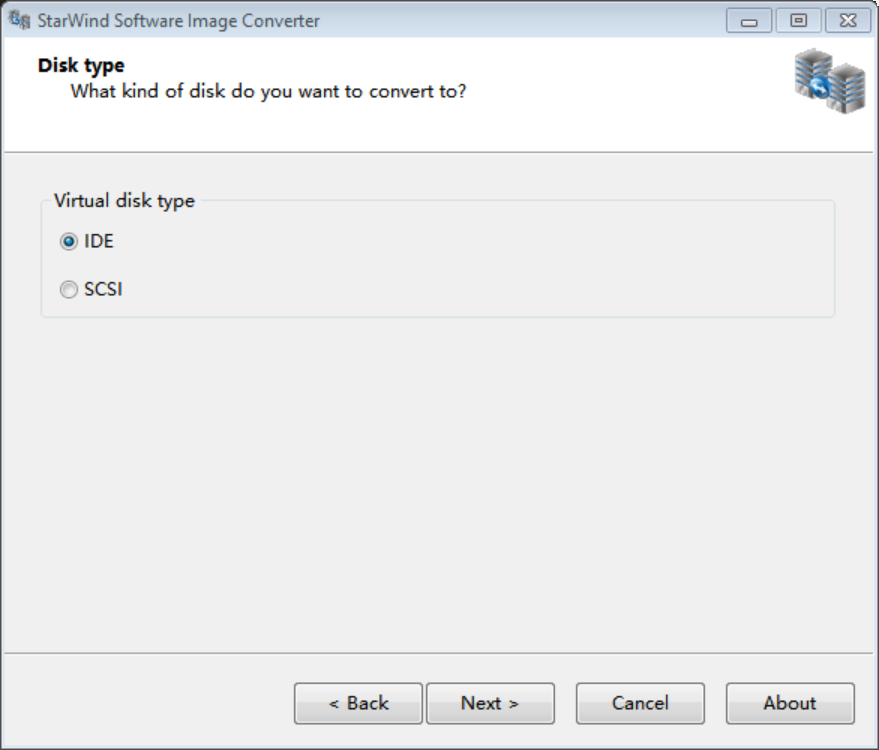

选择虚拟机磁盘接口类型

接下来选择保存位置即可

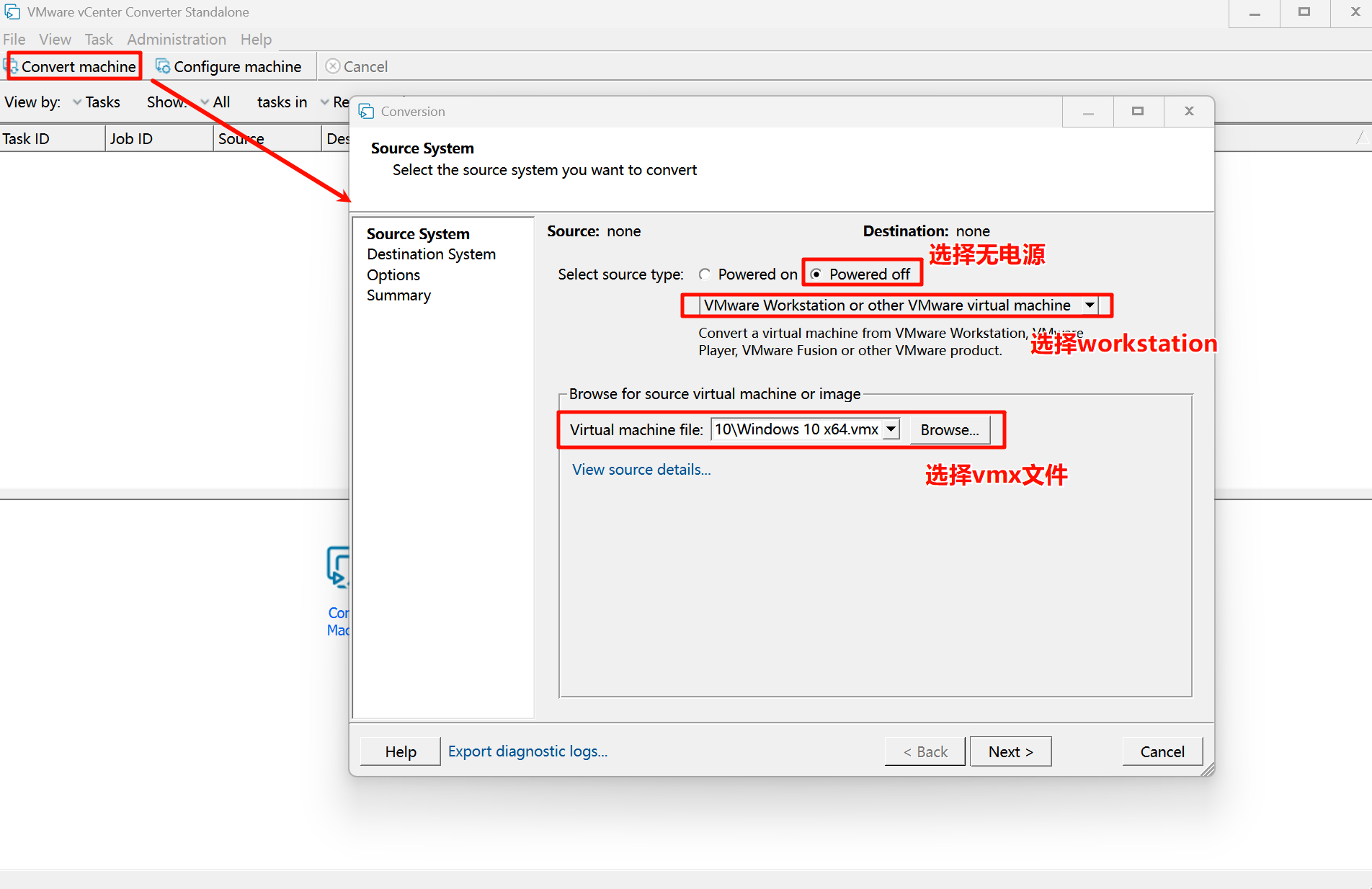

图形化工具 —— VMware vCenter Converter

VMware官方工具，需要单独下载安装：

这个软件功能繁多，还能做到物理磁盘到虚拟磁盘的迁移（P2V），由于主题不在此，就不多赘述

不同镜像格式转换

实际上，使用上面提到过的VMware vCenter Converter就能做到这一点

先用挂载工具把源镜像挂载为物理磁盘，然后使用VMware vCenter Converter导出为虚拟磁盘即可

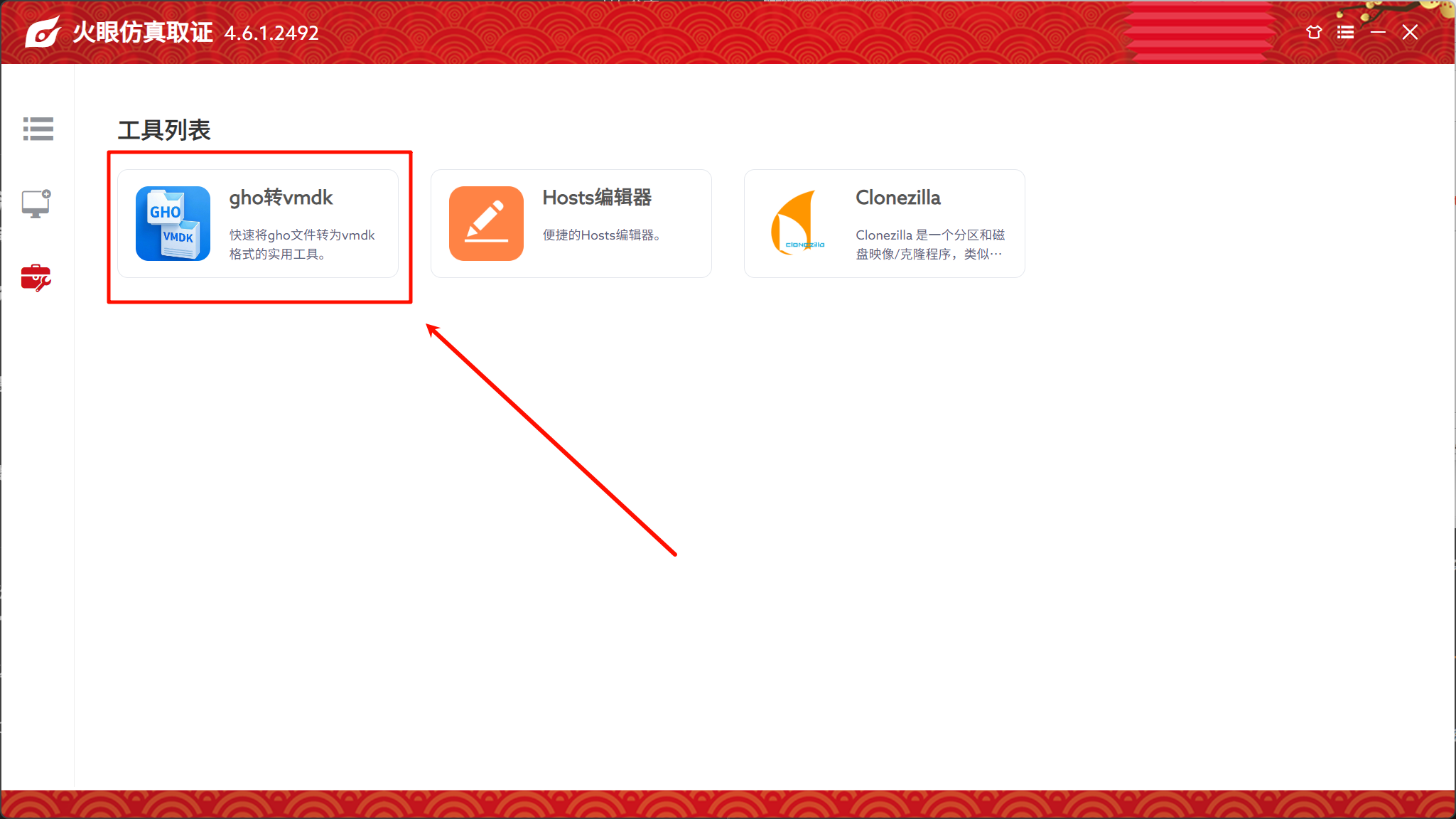

以及使用一些软件，比如火眼仿真提供的gho转vmdk：
